Что показывает ультразвуковая дефектоскопия и какие дефекты выявляются методом?
Ультразвуковая дефектоскопия предназначена для неразрушающего контроля металла, сварных соединений, литых и кованых деталей, труб, резервуаров, строительных конструкций и других объектов, в которых необходимо выявить внутренние дефекты без вырезки образцов и повреждения изделия. Метод основан на распространении ультразвуковых волн в материале и анализе отраженного сигнала. По характеру изменения сигнала специалист определяет наличие несплошности, ее примерное расположение, глубину залегания и размеры.
В ходе обследования могут выявляться внутренние дефекты, трещины металла, непровары, поры сварного шва, шлаковые включения, расслоения, закаты, рыхлоты, металлургические нарушения и другие неоднородности. Особое значение метод имеет при проверке сварных соединений, поскольку позволяет обнаружить дефекты, которые невозможно увидеть при обычном визуальном контроле. Ультразвуковые волны проникают в толщу материала, поэтому обследование помогает оценить не только поверхность, но и внутреннее состояние конструкции.
Результативность зависит от материала, толщины, формы изделия, состояния поверхности, доступности зоны контроля и выбранной схемы прозвучивания. Перед началом работ специалист определяет методику проведения, подбирает преобразователь, устанавливает требуемую чувствительность контроля и выполняет настройку дефектоскопа по контрольному образцу или стандартному образцу предприятия. Это позволяет отделить реальные отражения от помех и повысить достоверность результатов.
По завершении контроля фиксируются результаты измерений, амплитуда сигнала, координаты дефекта, глубина его залегания и другие параметры, необходимые для оценки технического состояния объекта. При необходимости выполняются визуальный контроль и фотофиксация результатов. На основании полученных данных оформляется протокол результатов и заключение дефектоскопии с выводом о соответствии требованиям нормативной документации и технического задания.
Для каких объектов применяется ультразвуковой контроль?
Ультразвуковой контроль применяется для обследования объектов, где требуется определить наличие внутренних несплошностей и оценить фактическое состояние материала без разрушения конструкции. Метод подходит для стальных, чугунных и некоторых цветных металлических изделий, а также для элементов, в которых ультразвуковые волны распространяются с необходимыми параметрами. Обследование может проводиться на производственных предприятиях, строительных площадках, объектах энергетики, нефтегазовой отрасли, машиностроения и коммунальной инфраструктуры.
На практике ультразвуковая дефектоскопия используется при проверке стыковых и угловых сварных швов, трубопроводов, металлоконструкций, резервуаров, колонн, балок, опор, корпусных деталей, валов, осей, листового проката, поковок и отливок. Контроль особенно востребован при техническом обследовании зданий и сооружений, приемке сварочных работ, диагностике оборудования после длительной эксплуатации, определении причин повреждений и подготовке объекта к ремонту или реконструкции.
Перед проведением работ специалисты анализируют конструктивную схему, марку материала, толщину элемента, тип соединения, доступ к поверхности и возможные зоны концентрации напряжений. На основании этих данных определяется зона контроля, направление прозвучивания, количество проходов и требования к фиксации показаний. Если поверхность загрязнена, покрыта рыхлой коррозией, старой краской или имеет значительную шероховатость, может потребоваться предварительная очистка для обеспечения стабильного акустического контакта.
В Губкине специалисты выполняют обследования на объектах различного назначения с учетом действующих нормативных документов и особенностей конкретной конструкции. При необходимости ультразвуковые измерения дополняются визуальным контролем, измерением толщины металла, капиллярным или магнитопорошковым контролем. Комплексный подход позволяет сопоставить инструментальные измерения с фактическим состоянием поверхности и подготовить техническое заключение, пригодное для принятия решений о ремонте, дальнейшей эксплуатации или замене элемента.

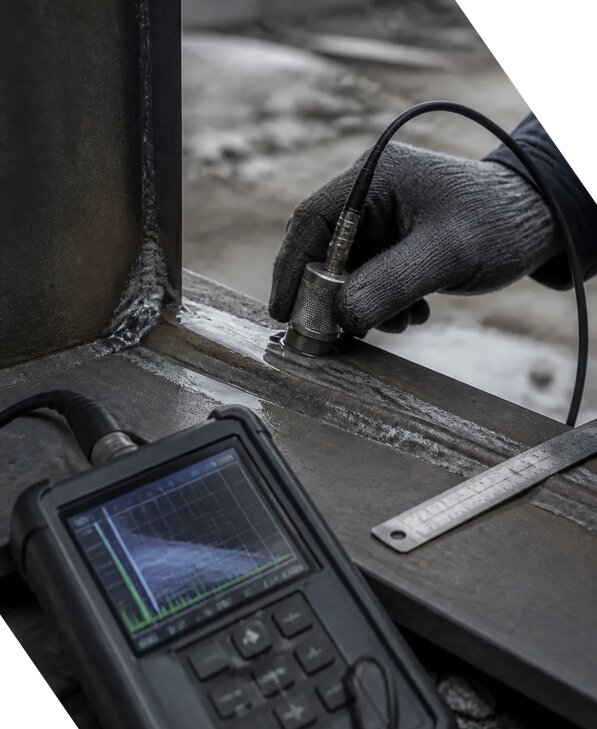

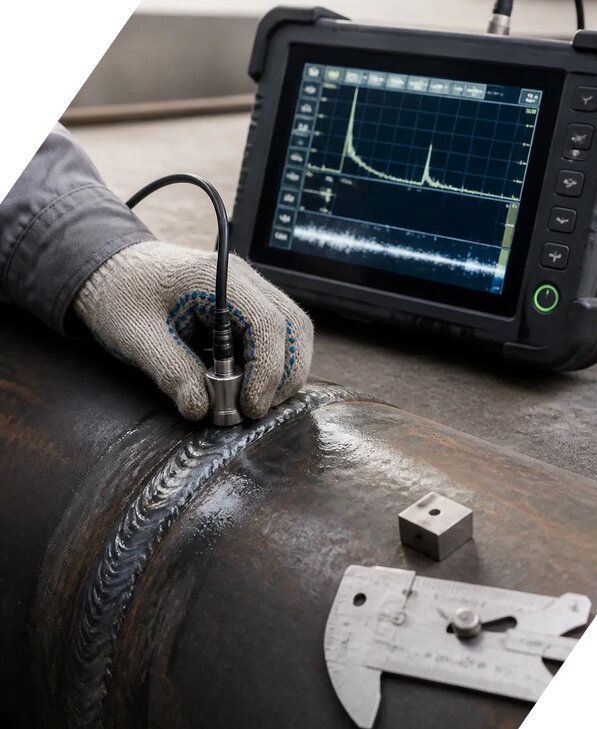

Как проводится ультразвуковая дефектоскопия сварных соединений?
Ультразвуковая дефектоскопия сварных соединений проводится по утвержденной методике с учетом типа шва, толщины металла, марки стали, формы изделия и требований технического задания. До начала контроля специалист изучает рабочую документацию, определяет границы обследуемого участка, оценивает доступность поверхности и проверяет готовность измерительной аппаратуры. Сварной шов и прилегающая зона очищаются от загрязнений, окалины, отслаивающейся краски и других покрытий, которые могут ухудшать прохождение ультразвука.
Затем выполняется настройка дефектоскопа. Для этого используется контрольный образец, соответствующий материалу, толщине и типу контролируемого соединения либо предусмотренный нормативной документацией стандартный образец. Специалист устанавливает скорость распространения ультразвука, диапазон развертки, чувствительность контроля и другие параметры. После калибровки преобразователь перемещается по поверхности по заданной схеме, а показания анализируются по амплитуде сигнала, положению отражателя и устойчивости отклика при изменении угла прозвучивания.
В процессе обследования выявляются непровары, несплавления, трещины металла, поры сварного шва, шлаковые включения, подрезы и другие дефекты, способные снизить прочность соединения. Для каждого значимого отражения определяются координаты дефекта, глубина залегания, условная протяженность и максимальная амплитуда сигнала. Полученные параметры сопоставляются с допустимыми значениями, установленными проектом, стандартами, правилами технической эксплуатации и иной нормативной документацией.
По результатам работ оформляются протокол результатов, схема расположения обнаруженных отражателей, при необходимости фотофиксация результатов и заключение дефектоскопии. В документе указываются объект, участок контроля, примененное измерительное оборудование, параметры настройки, условия проведения, выявленные дефекты и вывод о соответствии требованиям. Ультразвуковой контроль может выполняться как самостоятельная процедура или в составе лабораторного контроля вместе с визуальным, магнитопорошковым, капиллярным и измерительным обследованием.
Какие документы и результаты предоставляются после обследования?
После завершения ультразвуковой дефектоскопии заказчику передается комплект документов, состав которого определяется техническим заданием, назначением объекта, требованиями нормативной документации и объемом выполненных работ. Основным результатом является документированная информация о фактическом состоянии проверенных участков, выявленных несплошностях и возможности дальнейшей эксплуатации конструкции. Все выводы основываются на показаниях приборов, результатах измерений и примененной методике, а не только на визуальной оценке.
В состав отчетных материалов обычно входят протокол результатов, сведения об объекте и зоне контроля, описание примененной методики проведения, данные о типе преобразователя и настройках аппаратуры, схема обследованных участков, таблица обнаруженных дефектов и итоговое заключение дефектоскопии. В таблице могут указываться координаты дефекта, глубина его расположения, условная длина, амплитуда сигнала, расстояние от базовой точки и предварительная классификация отражателя. Если дефекты не выявлены, это также отражается в документации с указанием объема и условий выполненного контроля.
При необходимости к отчету прикладываются фотофиксация результатов, фотоматериалы поверхности, маркировка контролируемых участков, копии документов на измерительное оборудование и сведения о примененных средствах контроля. В зависимости от поставленной задачи оформляется техническое заключение с оценкой состояния сварных соединений, металлоконструкций или отдельных деталей. Документы могут использоваться при приемке строительно-монтажных работ, расследовании причин повреждений, подготовке ремонта, подтверждении качества сварки и проведении технического обследования.
Если обследование выполняет аккредитованная лаборатория, в отчетных материалах дополнительно указываются сведения о компетентности лаборатории, применяемых процедурах и области деятельности. Формулировки заключения подбираются с учетом цели контроля: подтверждение соответствия требованиям, фиксация фактического состояния, определение необходимости ремонта или рекомендации по дополнительной диагностике. Стоимость работ рассчитывается с учетом объема и сложности обследования, базовая цена может составлять от 1524 руб/м² для соответствующего вида контроля и условий выполнения.
От чего зависят точность и стоимость ультразвуковой дефектоскопии?
Точность и стоимость ультразвуковой дефектоскопии зависят от совокупности технических и организационных факторов. На результат влияют материал и толщина изделия, тип сварного соединения, геометрия детали, состояние поверхности, доступность контролируемого участка, наличие защитного покрытия, протяженность швов и требуемая глубина обследования. Чем сложнее форма конструкции и чем больше ограничений для перемещения преобразователя, тем больше времени требуется на подготовку, настройку и выполнение нескольких схем прозвучивания.
Важное значение имеет чувствительность контроля. Слишком низкая чувствительность может привести к пропуску малых отражателей, а чрезмерная чувствительность увеличивает количество помех и ложных сигналов. Поэтому перед работой выполняется настройка дефектоскопа по контрольному образцу, проверяется стабильность измерительного оборудования и уточняются параметры, предусмотренные нормативной документацией. На точность также влияет акустический контакт, качество очистки поверхности, квалификация специалиста, правильность выбора угла ввода и соблюдение методики проведения.
Для повышения достоверности могут применяться дополнительные инструментальные измерения, повторное прозвучивание с другого направления, контроль соседних зон, визуальный контроль, фотофиксация результатов и сопоставление показаний с проектными данными. Если требуется определить не только наличие дефекта, но и его влияние на несущую способность, результаты ультразвука рассматриваются совместно с расчетами, данными натурных измерений и общим техническим состоянием объекта. Погрешность измерений указывается или учитывается при интерпретации результатов в соответствии с используемой методикой.
Организация ЭкспертизаРоссия выполняет ультразвуковую дефектоскопию с применением специализированного испытательного оборудования. Режим работы: Пн-Пт 09-18 Сб-Вс вых.. Для предварительной оценки состава работ можно передать техническое задание специалисту Игорю Андреевичу. При заказе услуги под ключ скидка от 15 процентов. Телефон для связи: +7 931 105-63-33. В отчетах указывается дата проведения контроля: в сентябре 2026. Компания работает с 2013 года, а с 2013 года по текущего года выполнено более 2564 заказов. Итоговая стоимость определяется после анализа объекта, объема контроля и требований к оформлению результатов.
